Interruptor de membrana

Teclado de interruptor de membrana: una exploración integral de su importancia, características y aplicaciones

1. Introducción

En el ámbito de la electrónica moderna y los sistemas de control industrial, los interruptores de membrana han surgido como un componente indispensable. Estos dispositivos compactos, versátiles y altamente confiables juegan un papel crucial en habilitar la interacción del usuario -dispositivo en un amplio espectro de industrias. Los interruptores de membrana no solo son un testimonio de los avances continuos en la ciencia de los materiales y la tecnología de fabricación, sino también un habilitador clave para el desarrollo de productos elegantes, eficientes y amigables con los usuarios.

2. Definición y estructura

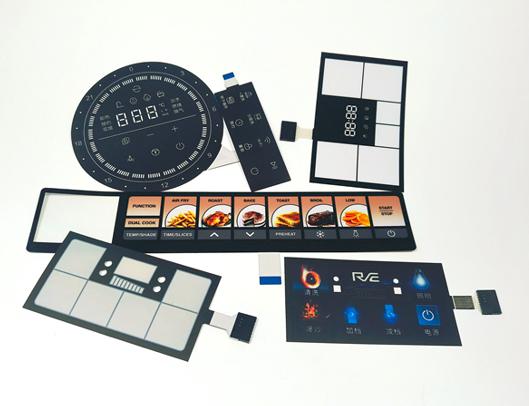

El interruptor de membrana es un tipo de interruptor que consiste en múltiples capas de materiales delgados y flexibles. La estructura básica generalmente incluye una capa superior, que a menudo es una superposición gráfica hecha de poliéster o policarbonato. Esta capa sirve como la interfaz con la que los usuarios interactúan directamente, presentando etiquetas, símbolos y otras señales visuales para la operación. Debajo de la superposición gráfica se encuentra una capa conductora, generalmente hecha de tinta plateada (tinta de carbono) o un polímero conductor. Esta capa es responsable de transportar señales eléctricas cuando se activa el interruptor.

La capa intermedia es un aislante, que separa las capas conductoras y evita los circuitos cortos. Está hecho de materiales como el adhesivo y ha cortado con precisión agujeros o regiones que definen los puntos de activación del interruptor. Otra capa conductora se coloca debajo del aislante, y funciona en conjunto con la capa conductora superior. Cuando se aplica presión a la capa superior en un punto específico, las dos capas conductoras entran en contacto a través de los recortes en el aislante, completando un circuito eléctrico y enviando una señal al dispositivo conectado.

3. Características clave

3.1 durabilidad

Los interruptores de membrana están diseñados para soportar una gran cantidad de ciclos de actuación. Pueden soportar millones de prensas sin una degradación significativa en el rendimiento. Esto los hace ideales para aplicaciones donde se espera un uso frecuente, como en paneles de control industrial, paneles automotrices e interfaces de control de electrodomésticos. Su construcción robusta, con capas unidas mediante técnicas adhesivas avanzadas, asegura la resistencia al desgaste, incluso en condiciones ambientales duras.

3.2 Personalización

Una de las características más notables de los interruptores de membrana es su alto grado de personalización. Los fabricantes pueden crear superposiciones gráficas personalizadas con formas, colores y leyendas únicas para que coincidan con los requisitos de diseño específicos de diferentes productos. El tamaño y el diseño de los elementos del interruptor también se pueden adaptar de acuerdo con el diseño de interfaz de espacio y espacio disponible. Esta flexibilidad permite una integración perfecta en una amplia variedad de productos, desde dispositivos portátiles pequeños hasta equipos industriales a gran escala.

3.3 Perfil bajo y liviano

Los interruptores de membrana son extremadamente delgados, generalmente varían de unos pocos milímetros a menos de un milímetro de espesor. Este diseño de bajo perfil los hace adecuados para aplicaciones donde el espacio es una prima, como en dispositivos móviles, tabletas y electrónica portátil. Su naturaleza liviana también contribuye a la portabilidad general y la facilidad de uso de los productos finales.

3.4 Sellado y resistencia ambiental

Estos interruptores se pueden sellar efectivamente para proteger contra el polvo, la humedad y otros contaminantes. El proceso de sellado asegura que los componentes internos del interruptor estén protegidos del entorno externo, mejorando su confiabilidad y vida útil, especialmente en aplicaciones industriales y exteriores. Pueden operar en una amplia gama de temperaturas y niveles de humedad, lo que los hace adecuados para su uso en diversas condiciones climáticas.

4. Proceso de fabricación

La fabricación de interruptores de membrana implica varios pasos precisos. Primero, la superposición gráfica está diseñada e impresa utilizando tintas de alta calidad y técnicas de impresión, como la impresión de pantalla o la impresión digital. Las capas conductoras se depositan en los sustratos apropiados. Esto se puede hacer a través de métodos como pulverización para deposición o recubrimiento de ITO para polímeros conductores.

La capa de aislante se corta a la forma y el tamaño requeridos utilizando procesos de corte o láser). Las capas individuales se alinean y se unen cuidadosamente utilizando adhesivos que se seleccionan para su compatibilidad con los materiales y su capacidad para proporcionar un vínculo fuerte y duradero. Finalmente, el interruptor de película delgada ensamblada se somete a rigurosas pruebas de control de calidad para garantizar que cumpla con los estándares de rendimiento requeridos.

5. Aplicaciones

5.1 Electrónica de consumo

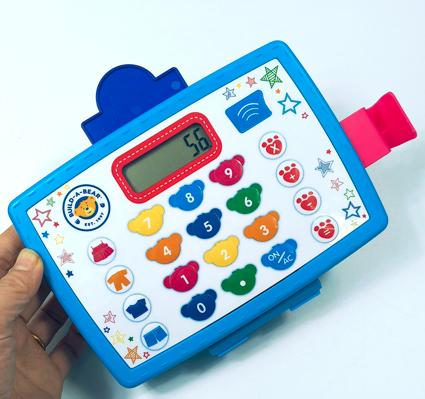

En la electrónica de consumo, los interruptores de membrana se utilizan ampliamente en productos como controles remotos, teclados y paneles táctiles. Proporcionan una interfaz de usuario simple e intuitiva para dispositivos operativos como televisores, reproductores de DVD y sistemas de audio. En teléfonos móviles y tabletas, a menudo se integran en las interfaces de pantalla táctiles, contribuyendo al diseño elegante y minimalista de estos dispositivos.

5.2 Industria automotriz

Los paneles automotrices están equipados con interruptores de membrana para controlar varias funciones, como luces, limpiaparabrisas y sistemas de control climático. Estos interruptores ofrecen una solución confiable y larga para el control del vehículo, soportan las vibraciones, las variaciones de temperatura y el uso frecuente que son característicos de los entornos automotrices. También contribuyen al diseño moderno y ergonómico del tablero.

5.3 Sistemas de control industrial

Los paneles de control industrial dependen en gran medida de los interruptores de membrana para su durabilidad y personalización. Se utilizan para controlar la maquinaria, el equipo y los procesos de producción en fábricas, centrales eléctricas y otros entornos industriales. La capacidad de crear interruptores personalizados con funciones y etiquetas específicas los convierte en una opción ideal para aplicaciones complejas de control industrial.

5.4 dispositivos médicos

En el campo de la medicina, los interruptores de membrana se utilizan en una variedad de dispositivos, incluidos monitores de pacientes, bombas de infusión y equipos de diagnóstico. Su diseño de bajo perfil, durabilidad y facilidad de limpieza los hacen adecuados para su uso en entornos médicos donde la higiene y la confiabilidad son de suma importancia.

6. Tendencias futuras

A medida que la tecnología continúa evolucionando, se espera que los interruptores de membrana vean más avances. El desarrollo de nuevos materiales con conductividad, flexibilidad y durabilidad mejoradas probablemente conducirá a interruptores aún más eficientes y confiables. También existe una tendencia creciente hacia la integración de los interruptores de películas delgadas con otras tecnologías, como la detección del tacto y la retroalimentación háptica, para crear experiencias de usuario más inmersivas e intuitivas.

Además, la demanda de miniaturización y la creciente necesidad de dispositivos de energía e eficientes impulsarán el desarrollo de interruptores de membrana más pequeños y conscientes. Estas tendencias abrirán nuevas oportunidades para el uso de interruptores de membrana en tecnologías emergentes como Internet de las cosas, donde una gran cantidad de dispositivos pequeños y conectados requieren componentes de interfaz de usuario simples y confiables.

En conclusión, los interruptores de membrana se han convertido en una parte integral de la tecnología moderna, que ofrece una combinación de características que los hacen adecuados para una amplia gama de aplicaciones. Su durabilidad, personalización y diseño de bajo perfil los han convertido en una opción preferida para los fabricantes en diferentes industrias. A medida que avanza la tecnología, es probable que estos interruptores desempeñen un papel aún más importante en permitir el desarrollo de productos innovadores y amigables con los usuarios.
