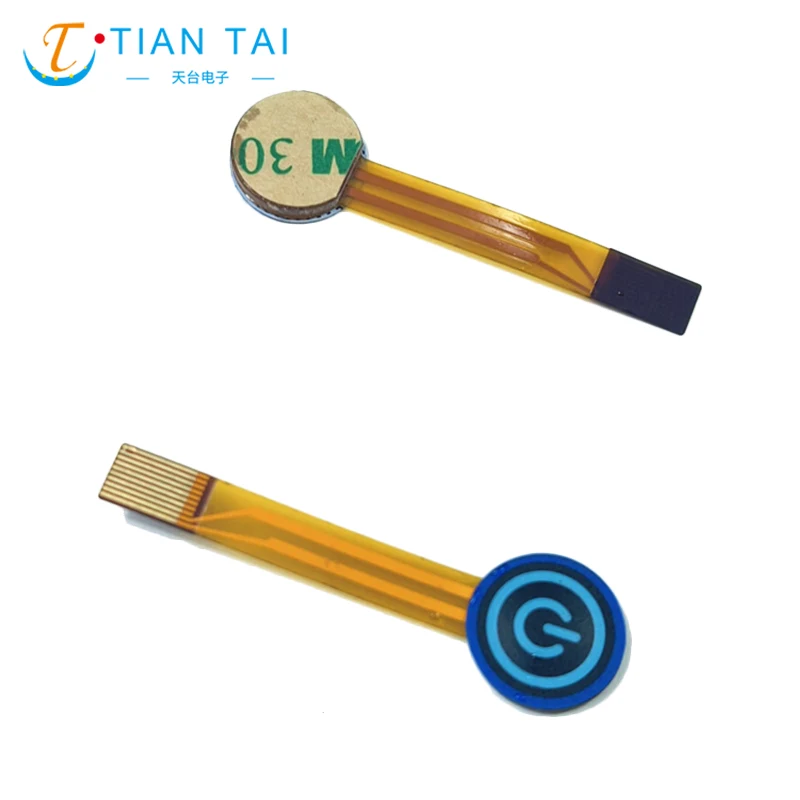

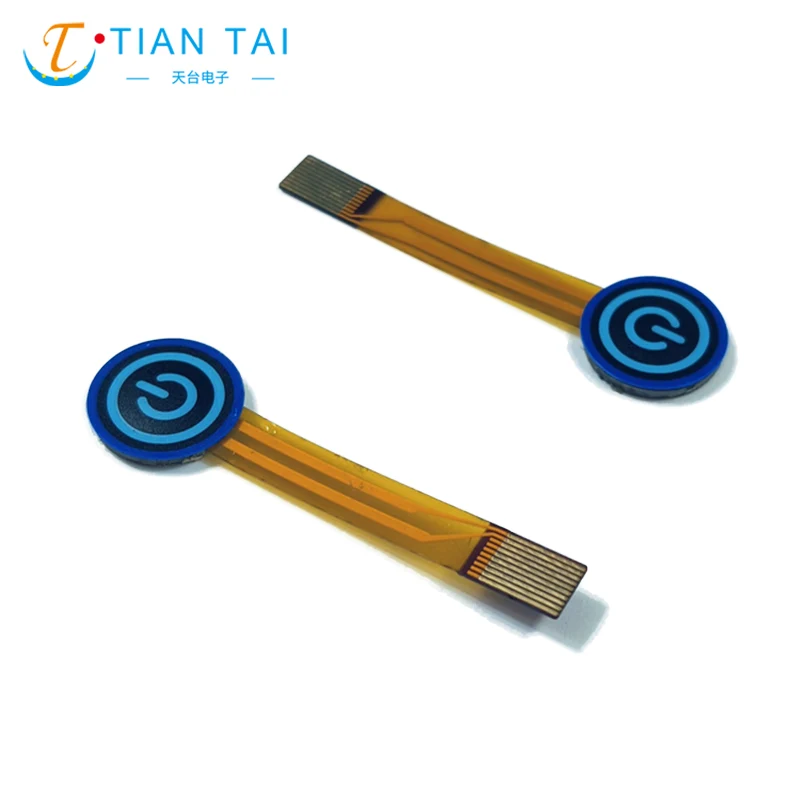

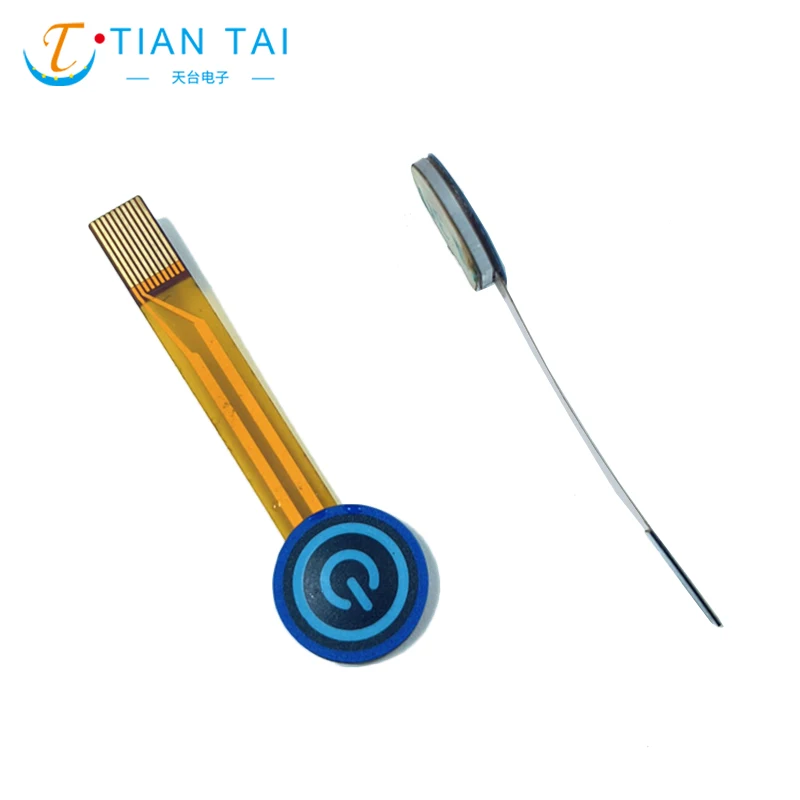

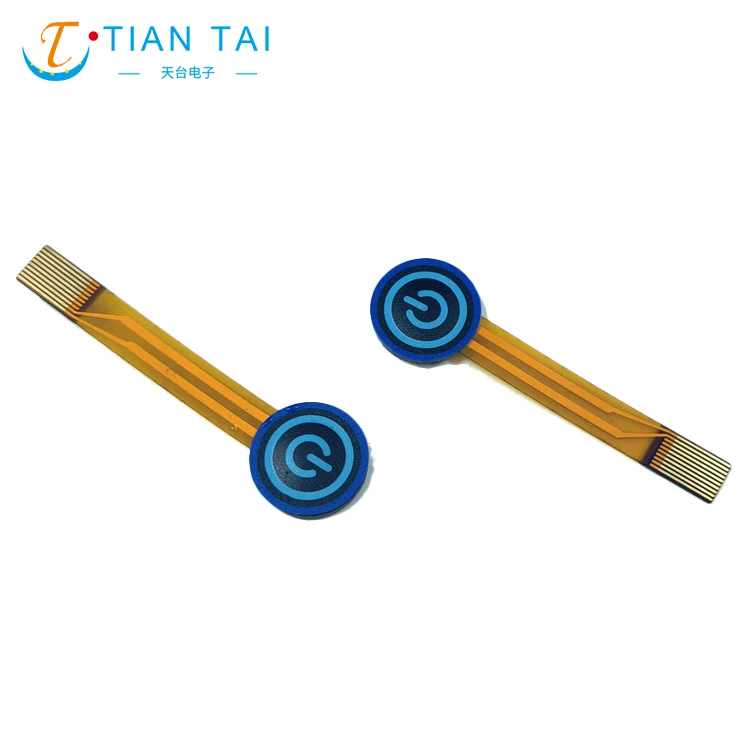

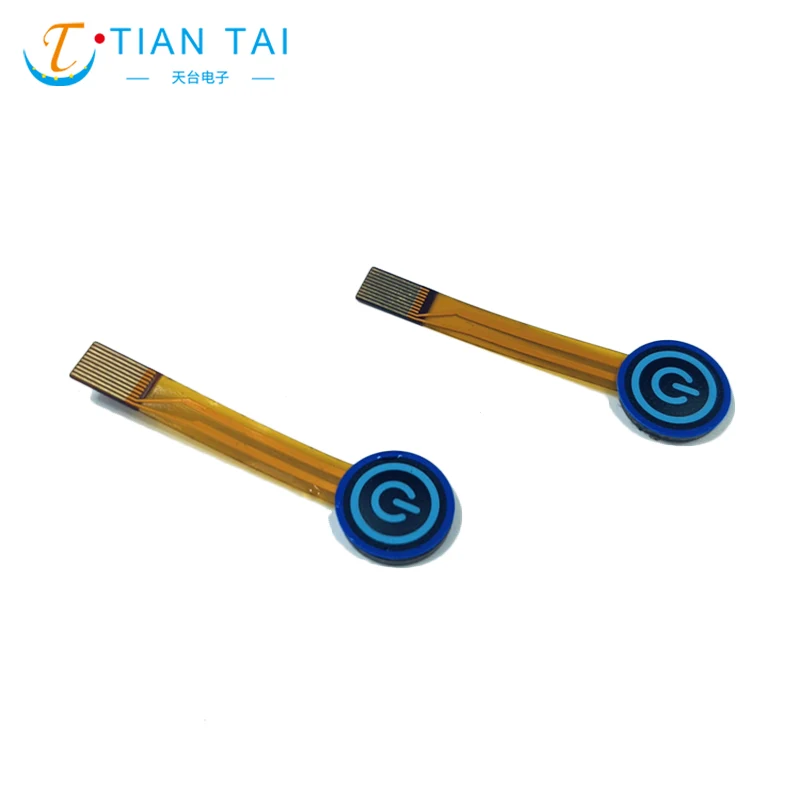

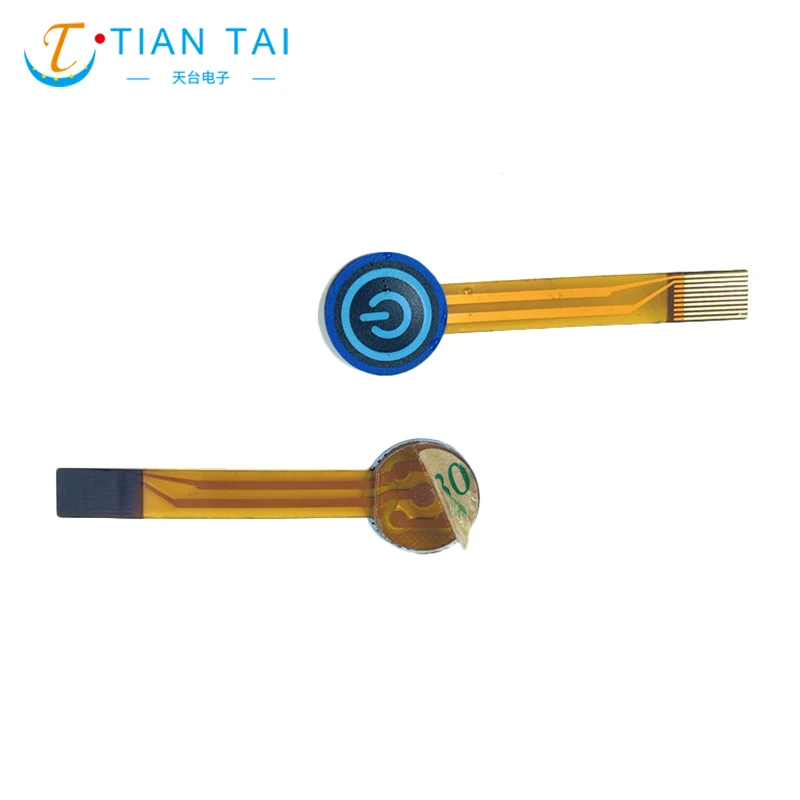

Interruptor de membrana FPC de una tecla
  • Interruptor de membrana FPC de una teclaInterruptor de membrana FPC de una tecla
  • Interruptor de membrana FPC de una teclaInterruptor de membrana FPC de una tecla
  • Interruptor de membrana FPC de una teclaInterruptor de membrana FPC de una tecla
  • Interruptor de membrana FPC de una teclaInterruptor de membrana FPC de una tecla
  • Interruptor de membrana FPC de una teclaInterruptor de membrana FPC de una tecla
  • Interruptor de membrana FPC de una teclaInterruptor de membrana FPC de una tecla

Interruptor de membrana FPC de una tecla

En comparación con los interruptores de membrana tradicionales que utilizan el flex impreso con pasta de plata PET como capa de circuito, el interruptor de membrana FPC de una tecla está hecho de circuitos FPC grabados en cobre y poliimida. Las pistas flexibles de cobre son más duraderas y estables, resistentes a altas temperaturas de hasta 280 °C, el circuito tiene alta precisión, espaciado de salida de 0,5 mm u otros, bajo valor de resistencia eléctrica, alta conductividad, rendimiento estable y confiable, y uno Vida útil del interruptor de membrana clave FPC más larga que el interruptor de membrana normal, capacidad para soldar muchos tipos de componentes en el diseño del interruptor.

Enviar Consulta

Descripción del Producto

Opciones de diseño clave del interruptor de membrana FPC:

Unilateral: trazas conductoras de cobre en un lado del sustrato de la película

Doble cara: pistas conductoras de cobre en ambos lados del sustrato de la película.

Paso posible de 0,5 mm, 1,0 mm y 2,54 mm para conector ZIF

Las opciones de revestimiento pueden ser estaño, níquel u oro.


Especificaciones del interruptor de membrana FPC de una tecla:

Características electrónicas:

Voltaje de funcionamiento: 35 V (CC), 100 MA Corriente de funcionamiento: < 100 MA

Resistencia de contacto: 10 Ω ~ 100 Ω (varía según la longitud y el material de la línea saliente)

Resistencia de circuito abierto: > 10 Meg Ω

Tensión de resistencia dieléctrica: sin averías ni descargas eléctricas después de la prueba de 250 V RMS (50-60 Hz 1 min)

Tiempo de fluctuación de contacto: ≤ 5 ms

Esperanza de vida: vida: 5×105 a 3×107 ciclos

Tipo táctil: ≥ 1 millón de veces


Interruptor de membrana FPC de una tecla Propiedades mecánicas:

Fuerza operativa: tipo avión 30g ~ 500g

Tipo táctil: 170-397 g (6-14 oz)

Carrera del interruptor: tipo plano 0,1 ~ 0,5 mm

Tipo táctil: 0,6 ~ 1,5 mm


Parámetros ambientales:

Temperatura de funcionamiento: – 35 ℃ ~ + 80 ℃

Tipo convexo: – 20 ℃ ~ + 60 ℃

Temperatura de almacenamiento: tipo avión (incluida la metralla) – 45 ℃ ~ + 90 ℃

Tipo convexo: – 40 ℃ ~ + 60 ℃

Humedad: 40 ℃, 90% – 95%, 240 horas

One Key FPC Membrane SwitchOne Key FPC Membrane SwitchOne Key FPC Membrane SwitchOne Key FPC Membrane Switch
